HSB产品介绍
| HSB-200-ZSS系列介绍 |
|
| 产品大类 | 旋转齿形皮带传动装置和双导轨 |
| 参数 |
|
| 最大速度 & 最大加速度 | v = 5 m / s a = 60 m /s² |
| 最大引导负荷 & 最大进给力 | F Z = 8000N F X = 6000 N |
| 铝型材规格 | 铝型材200 x 99.5 mm |
| 滚轮设计 | 带2个尺寸为25的球型导轨和4个标准滚珠轴承座 |
| 标准滑块长度 | 250毫米或400毫米，可能有特殊长度 |
| 每转行程 | 齿形皮带75AT10，22齿同步皮带轮= 220毫米/转 |
| 转动惯量 | 1,20 ∙10-2 kgm² |
| 怠速扭矩 & 重复精度 | 3.8 Nm & ± 0,08 mm |
| 不带行走路径的底座重量 | 25kg |
| 每100毫米的行程重量 | 2kg |
| 每250毫米的行程重量 | 8.2kg |
| 每400毫米的行程重量 | 10.5kg |
| 总长最大 | 2000mm |
| 竞争对手系列 | 无 |
| OEM（贴牌） | 无 |
| 应用场合 | 线性技术的机械方面应用 |

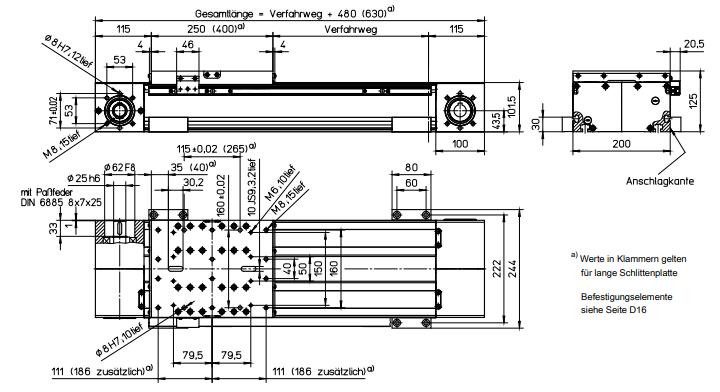

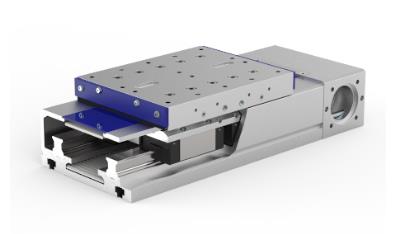

| 产品图片 |
|
